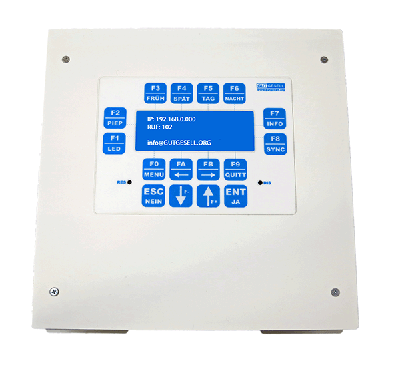

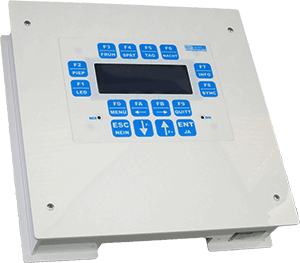

A1298, 1324, 1325 -
LXP Rufzentrale
Die Rufzentrale LXP ist eine moderne
Weiterentwicklung unserer SAM-Rufzentralreihe.
LAN- und BUS-Schnittstelle
sind standardmäßig dabei - FLEXI-Schnittstelle ist vorbereitet.
Ebenso gehören eine Rufdokumentation und
ein komfortables Organisationstool zum
Lieferumfang.
Hohe Leistungsfähigkeit bei geringer
Wärmeentwicklung garantieren einen
Dauerbetrieb.
Das stabile Betriebssystem, ein Linuxderivat,
steht für Zuverlässigkeit und bietet
umfangreiche Features.
Zentralplatine zur Rufsystemsteuerung und zum Anschluß weiterer
Zentralkomponenten und Schnittstellen
- zum Update / Ersatz unterstützter Rufzentralen
- ZIF SAMLX, mit RAM und Festwertspeicher
- ZIF LXP zur Aufnahme der Software (Ablaufsteuerung)
- ZIF-Adapter zur Aufnahme von weiteren Schittstellen
- zweizeiliges Display, informiert über Status und Rufe
- 8 Tasten zur Eingabe und Abfrage
- Betrieb an 12V bis 28V Versorgung
- Uhr und Konfigurationsspeicher mit Batteriebackup
- Datenerhalt auch bei 12 Monaten Stromausfall
- Watchdog zur Selbstkontrolle
- Reset-Taste
- Displaykontrast einstellbar
- Notfalltaste für Sammelbetrieb (Nachtdienst)
- Unterscheidung von 30 Diensten
- Unterscheidung von 30 Rufarten
- Parallelbetrieb von 1000 Pflegegruppen
- Parallelbetrieb von maximal 2000 Zimmern / Rufstellen
- Zwischenspeicherung von Rufen
- Netzwerk-Schnittstelle, LAN10/100
- BUS-Schnittstelle
- FLEXI-Schnittstelle (vorbereitet)
- Maße ca: 220x220x60 (BxHxT)
- Farbe: weiss
|
|
|
|
|
A0397
- Buszentrale, inkl. Netzteil u.
Schnittstellen GD/PSAMU, PC-Kopplung
Zur
Rufsystemsteuerung und zum Anschluß weiterer
Buskomponenten
- CPU51, mit RAM und Festwertspeicher, zur Aufnahme
der
Software (Ablaufsteuerung)
- Zweizeiliges Display, informiert über Status
und Rufe
- BM-Netzgerät mit Schutztrennung, Überspannungsschutz,
Kurzschlussfest
- Schnittstelle für PC
- Schnittstelle für Grossdisplay oder PSA
- Dienstschalter (TAG/NACHT-Schalter)
- BM-Schnittstelle zur Ansteuerung von Busmodule
- Uhr mit Batteriebackup
- Für Wandmontage vorbereitet
|
|
|
|
|
A1049
- Pultzentrale, FLEXI, zur Aufnahme von ZIF
- Pult-Zentrale
zur Rufsystemsteuerung und zum Anschluß Weiterer
Zentralkomponenten und Schnittstellen
- ZIF
SAMCPU, mit RAM und Festwertspeicher, zur Aufnahme
Der Software (Ablaufsteuerung) ZIF FLEXI
- ZIF-Adapter
zur Aufnahme von weiteren Schittstellen
- zweizeiliges
Display, informiert über Status und Rufe
- 8
Tasten zur Eingabe und Abfrage
- Betrieb
an 12V bis 28V Versorgung
- Uhr
und Konfigurationsspeicher mit Batteriebackup
- Datenerhalt
auch bei 12 Monaten Stromausfall
- Watchdog
zur Selbstkontrolle
- Reset-Taste
- Displaykontrast
einstellbar
- für
Wandmontage vorbereitet
- Notfalltaste
für Sammelbetrieb (Nachtdienst)
- Unterscheidung
von 30 Diensten
- Unterscheidung
von 30 Rufarten
- Parallelbetrieb
von 1000 Pflegegruppen
- Parallelbetrieb
von maximal 1000 Zimmern / Rufstellen
- Zwischenspeicherung
von Rufen
- akustische
Statusmeldung
- für
Tischmontage vorbereitet, Wandmontage möglich
- Maße
ca: 130x180x90 (BxHxT)
- Farbe:
weiss / silber
|
|
|
|
|
A1048 - Pultzentrale, FLEXI, PSA
Personensuchanlagenzentrale
zum Betrieb von SPATZen direkt
Oder über serielle Schnittstelle
- Arbeitsweise: Ansteuerung über Tastatur,
Technikmodule oder
serielle Schnittstelle
-
Schnittstellenprotokoll ESPA, Schnittstelle RS232
V24
-
ZIF SAMCPU, mit RAM und Festwertspeicher, zur
Aufnahme
der Software (Ablaufsteuerung)
-
ZIF FLEXI
-
Verarbeitung von technischen Kontakten (2 Rufeingänge
direkt an
der Zentrale, weitere technische Kontakte über
Technikmodule realisierbar)
- Upgradefähig zur vollwertigen BUS- oder Pultzentrale
-
zweizeiliges Display, informiert über Status
-
8 Tasten zur Eingabe und Abfrage
-
Betrieb an 12V bis 28V Versorgung
-
Uhr und Konfigurationsspeicher mit Batteriebackup
-
Datenerhalt auch bei 12 Monaten Stromausfall
-
Watchdog zur Selbstkontrolle
-
Reset-Taste
-
Displaykontrast einstellbar
-
Pultgehäuse: Maße ca: 130x180x90 (BxHxT)
im Pultgehäuse
Farbe: weiss / silber
-
inkl. Steckernetzteil
-
Wandgehäuse Maße ca: 240x150x45
(BxHxT)
-
Wandgehäuse Farbe: beige
|
|
|
|
|
A1047 - Pultzentrale, FLEXI, Aufschaltbox
Aufschaltbox
zum parallelen Betrieb von SPATZen an einer
Vorhandenen Pieperanlage
- Arbeitsweise: Horchbetrieb
-
ZIF SAMCPU, mit RAM und Festwertspeicher, zur
Aufnahme
Der Software (Ablaufsteuerung)
-
ZIF FLEXI
-
Upgradefähig zur vollwertigen BUS- oder
Pultzentrale
-
zweizeiliges Display, informiert über Status
und Rufe
-
8 Tasten zur Eingabe und Abfrage
-
Betrieb an 12V bis 28V Versorgung
-
Uhr und Konfigurationsspeicher mit Batteriebackup
-
Datenerhalt auch bei 12 Monaten Stromausfall
-
Watchdog zur Selbstkontrolle
-
Reset-Taste
-
Displaykontrast einstellbar
-
Pultgehäuse: Maße ca: 130x180x90 (BxHxT)
im Pultgehäuse
Farbe: weiss / silber
-
Wandgehäuse Maße ca: 240x150x45 (BxHxT)
-
Wandgehäuse Farbe: beige
|
|
|
|
|
A0441
- ZIF PC-Kopplung, Kopplung der Zentrale
mit dem PC
Zur Kopplung des PC mit der Zentrale
- Signalentstörung
- Überspannungsschutz
-
Schnittstelle auf RS232, der Einsatz einer opto
galvanischen
Trennung ist zu empfehlen (optional erhältlich)
-
Softwaremodul zur Ansteuerung
-
ZIF-Anschluss
-
selbstüberwachend durch WADO
-
RISC-Controller
|
|
|
|
|
A0906 - ZIF ESPA4.4.4 DECT/PSA Ausgang
Zur
Kopplung einer DECT-Telefon-Zentrale oder einer PSA
mit
Der Rufzentrale, Softwaresteuerung über ESPA4.4.4
Protokoll
- Signalentstörung
- Überspannungsschutz
-
Softwaremodul zur Ansteuerung, Protokoll ESPA4.4.4
-
ZIF-Anschluss
-
Opto-Galvanische-Trennung
-
Anschluß der DECT-Telefon-Zentrale mittels
V24, über
Schraubklemmen
-
selbstüberwachend durch WADO
-
RISC-Controller
-
vorbereitet für Wandmontage
-
Farbe: beige
-
Maße ca: 120x150x45 (BxHxT)
|
|
|
|
|
A1098 - ZIF ESPA4.4.4 Eingang
ESPA-Eingangsschnittstelle
zur Aufnahme von Meldungen /
Rufen in die Rufzentrale (z. B. BMA oder GMA)
- Softwaresteuerung über ESPA4.4.4 Protokoll
-
Signalentstörung
- Überspannungsschutz
-
ZIF-Anschluss
-
Opto-Galvanische-Trennung
-
Anschluß externer Zentralen mittels V24, über
Schraubklemmen
-
selbstüberwachend durch WADO
-
RISC-Controller
-
vorbereitet für Wandmontage
-
Farbe: beige
-
Maße ca: 120x150x45 (BxHxT)
|
|
|
|
|
A1051
- ZIF Telefonkoppler für
Sprache
oder Wählrahmen
Modul zur Kopplung der Zentrale mit der Telefonzentrale
- opto-galvanische Trennung
-
selbstüberwachend durch WADO
-
RISC-Controller
-
Softwaremodul zur Ansteuerung
-
ZIF-Anschluss
|
|
|
|
|
A0448 - ZIF FLEXI
Zur
Kopplung der Zentrale mit dem FLEXI-Systemfunk. Durch
Den eingebauten Sender und Empfänger ermöglicht
der
FLEXISystemfunk
! ein Höchstmaß an Sicherheit.
-
BUS Anschluss für Daten und Stromversorgung
-
automatische Kaskadierung der Repeater
-
automatische Sendewiederholung bis zur Quittierung
durch
Empfänger
-
automatisch neues Einbuchen / Routing bei Standortwechsel
oder schwachen Empfang
-
sichere Übertragung auch bei zeitgleicher Übertragung
durch
Kollisionskontrolle
-
inkl. Antenne
-
RISC-Controller
-
pflegeleichte Frontfolie
-
Frequenz 868MHz
-
postzugelassen und gebührenfrei
-
vorbereitet zur Wandmontage
-
Maße ca: 120x150x45 (BxHxT)
-
Farbe: beige
|
|
|
|
|
A0756
- ZIF BUS, Kopplung der Zentrale mit dem Bus
Modul
zur Kopplung der Zentrale mit dem BUS, bis zu 100
BUSModule
(EM, WE, Bridge, Hub usw.) können an einen BUS
Geschaltet werden
- opto-galvanische Trennung
-
selbstüberwachend durch WADO
-
RISC-Controller
-
Softwaremodul zur Ansteuerung
-
ZIF-Anschluss
|
|
|
|
|
A0548 - FLEXI Repeater
Zur
Reichweitenvergrößerung
des Funksignals im FLEXISystemfunk.
Durch den eingebauten Sender und Empfänger ermöglicht
der FLEXISystemfunk
ein Höchstmaß an Sicherheit.
- verdrahtungsfrei, kein Anschluss an den Hauptsender
nötig
-
automatische Kaskadierung der Repeater
-
automatische Sendewiederholung bis zur Quittierung
durch
Empfänger
-
automatisch neues Einbuchen / Routing bei Standortwechsel
oder schwachen Empfang
-
sichere Übertragung auch bei zeitgleicher Übertragung
durch
Kollisionskontrolle
-
inkl. Antenne
-
inkl. Steckernetzgerät
-
RISC-Controller
-
pflegeleichte Frontfolie
-
Frequenz 868MHz
-
postzugelassen und gebührenfrei
-
vorbereitet zur Wandmontage
-
Maße ca: 120x150x45 (BxHxT)
-
Farbe: beige
|
|
|
|
|
A0675 - BUS Sicherungsplatine
Zur
Absicherung einzelner Busstränge oder Anlagenteile:
- Absicherung von 10 Busstränge
-
Schraubklemmen für Eingang und Ausgang
-
Funktions-LED für Eingang und Ausgang
-
Halter für Feinsicherung
-
vorbereitet für Wandmontage
-
Maße: 145x115x44mm (BxHxT)
|
|
|
|
|
A0856
- BUS USV 7Ah für LE5000
und LE10000
Unterbrechungsfreie
Stromversorgung
-
schaltet ohne Unterbrechung
-
für den Anschluß an die Netzgeräte
LE5000 und LE10000 vorbereitet
-
Tiefentladeschutz
-
7Ah über Blei-Gel-Akku
-
Anzeige für Betrieb und Störung
-
Ausgang für Stör- und Aktivmeldung
-
Gehäuse für Wandmontage vorbereitet
-
Farbe: lichtgrau
-
Maße (Gehäuse): 255x180x170mm (BxHxT)
|
|
|
|
|
A0716

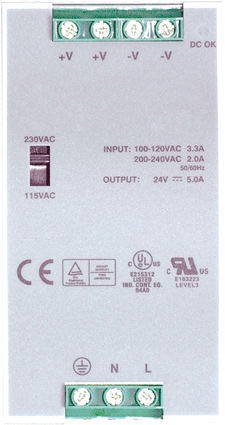

- BUS Netzgerät LE5000
Netzgerät
zur Versorgung der BUS-Komponenten
-
geregelte Ausgansspannung 24VDC
- einstellbar
von 23,5-28V
-
5000 Leistungseinheiten, 5A
-
Leerlauf und Dauerkurzschlußfest
-
Potentialtrennung
-
Netzausfallüberbrückung > 20ms
-
LED Anzeige
-
Befestigung auf Normprofilschiene
-
Maße (Gehäuse): 180x180x170mm (HxBxT)
-
Farbe (Gehäuse): Lichtgrau
|
|
|
|
|
A0674
- BUS Netzgerät LE10000
Netzgerät
zur Versorgung der BUS-Komponenten
-
geregelte Ausgansspannung 24VDC
-
einstellbar von 23,5-28V
-
10000 Leistungseinheiten, 10A
-
Leerlauf und Dauerkurzschlußfest
-
Potentialtrennung
-
Netzausfallüberbrückung > 20ms
-
LED Anzeige
-
Befestigung auf Normprofilschiene
-
Maße (Gehäuse): 180x180x170mm (HxBxT)
-
Farbe (Gehäuse): Lichtgrau
|
|
|
|
|
A1206
- Gehäuse für Netzgerät
LE10000 LE5000
Gehäuse für den Einsatz der Netzgeräte
LE10000 und LE5000 bei Verwendung
ohne Verteiler:
- Klarsichtfenster ermöglicht bessere Diagnose
-
Betriebsanzeige auf Netzgerät
-
Belüftungsgitter oben und unten
-
Einführung über DIN-Verschraubung
-
Lieferumfang: Gehäuse, Hutschiene, DIN-Verschraubung
-
Farbe: weiss / lichtgrau
-
Maße ohne DIN-Verschraubung: 180x182x168mm
(HxBxT)
-
Maße mit DIN-Verschraubung: 230x182x168mm
(HxBxT)
|
|
|
|
|
A0955 - BUS Buskoppler (HUB)
Erweiterung
des BUS für zusätzliche Module
durch logische
Kopplung von 5 Bussträngen und Erhöhung der
Sicherheit durch
Trennung der Busstränge bei Fehlverhalten
- 5 BUS-Anschlüsse
-
RISC gesteuert
-
selbstüberwachend durch WADO
-
einstellbare Verzögerungszeit zur besseren
Datenqualität
bei
Widriegen Leitungsbedingungen
-
trennt die Busse voneinander bei Fehlverhalten
-
jeder Busstrang kann maximal 100 Einheiten ansteuern
-
jeder Busstrang kann maximal 1200m Leitungslänge
haben
-
jeder Busstragn ist einzeln abgesichert
-
Strommessung in jedem Busstrang
-
galvanisch gekoppelt, logisch gekoppelt
-
im praktischen Verteilergehäuse
-
vorbereitet zur Wandmontage
-
Maße: 117x145x45mm (BxHxT)
|
|
|
|
|
A0626 - BUS Buskoppler (Bridge)
Erweiterung
des BUS für zusätzliche Module
durch logische
Kopplung von zwei Bussträngen und Erhöhung
der Sicherheit
durch Trennung der Busstränge bei Fehlverhalten
- zwei BUS-Anschlüsse
-
RISC gesteuert
-
selbstüberwachend durch WADO
-
einstellbare Verzögerungszeit zur besseren
Datenqualität
bei
Widriegen Leitungsbedingungen
-
trennt die Busse voneinander bei Fehlverhalten
-
jeder Busstrang kann maximal 100 Einheiten ansteuern
-
jeder Busstang kann maximal 1200m Leitungslänge
haben
-
galvanische Trennung, logisch gekoppelt
-
im praktischen Verteilergehäuse
-
vorbereitet zur Wandmontage
-
Maße: 117x145x45mm (BxHxT)
|
|
|
|
|
A0215 - gutSOFT Ruforga
Software
zur Ablaufsteuerung von Rufen
- unterstützt die Bildung von Gruppen & Teams
-
beliebige Organisation von Zimmern
-
Rufarten-, Ruftext und Zimmerverwaltung
-
Dienstunterscheidung
-
Organisation der Rufnachnachsendung
-
Verwaltung Geräten zur Rufdarstellung wie:
Displays, Gruppensignalleuchten, Piepern, Telefonen
usw
-
Sonderfunktionen wie: Rufumleitung und Einstellung
von
Rufwiederholzeiten
-
Zeitüberlauf frei einstellbar
-
Speicherfunktion für Upload von PC in Rufsystem
-
automatischer Verbindungsaufbau durch CONNECT-Programm
-
für Windows 98/NT/2000/2003/XP®
|
|
|
|
|
A0905 - gutSOFT Rufshow
Software zum Anzeigen von aktuelle Rufen
- zeigt das aktuelle Rufgeschehen auf dem Monitor
an
-
Unterscheidung von Rufarten
-
Teamzuordnung möglich, dadurch Eingrenzung
von Rufen aus
bestimmten Bereichen
-
akustische Alarmierung einstellbar
-
Spaltenbildung für bessere Übersicht
einstellbar
-
für Windows 2000/2003/XP®
|
|
|
|
|
A0546 - gutSOFT Rufdoku
Software
zur Dokumentation von Rufen ! umfangreiche Rufprotokollübersicht & Auswertung
-
Rufprotokoll nach Datum, Zimmer, Rufart und in
Kombination abfragbar
-
Statisikfunktion für Dienstzeiten zur einfachen
Gegenüberstellung
- Wartezeit
des Bewohner/Patienten als Einzelerfassung oder
in der
- Übersicht
mit MIN/MAX/Durchschnitt
-
Anwesenheitszeit von Pflegekräten als Einzelerfassung
oder in der Übersicht mit MIN/MAX/Durchschnitt
-
Summenbildung von Zeiten
-
Nachweis zur Qualitätssicherung
- einfache
Suchfunktion
-
Rufarten-, Ruftext und Zimmerverwaltung
-
automatischer Verbindungsaufbau durch CONNECT-Programm
-
für Windows 98/NT/2000/2003/XP®
|
|
